大唐湘潭發電有限責任公司二期集控室聲學裝修
二、方案設計依據
2.1設計規范及依據
《聲環境質量標準》 GB3096（2008）；
《擴聲系統聲學特性指標》 GYJ25
《混響室法吸聲系數測量規范》 GBJ47-83
《建筑設計防火規范》 GBJ16-87（2001）
《鋼結構工程施工及驗收規范》 GBH205-83
《建筑結構荷載規范》 GBJ50009（2000）
《采暖通風及空氣調節設計規范》 GB50019（2003）
《建筑施工高處作業安全技術規范》 JGJ80-91
《城市區域環境噪聲標準》 GB3096-96
2.1聲學設計指標
關于集控室“回聲”的解釋：耳能辨別出回聲的條件是反射聲具有足夠大的聲強，并且與原聲的時差須大于0.1秒。當反射面的尺寸遠大于入射聲波長時，聽到的回聲最清楚，即相隔17米時。
算法如下：
s=1/2vt（回聲=1/2聲速x時間）。人能分辨回聲的時間是0.1S，聲速是340m/s，那么340m/s×0.1S=34m，因為回聲反射回來的聲音，則 34m/2=17m。注意：當原聲與回聲時間間隔大于0.1秒，能被人耳分辨出，叫做回聲；當小于0.1秒，則為混響。故根據集控室房間尺寸及以往的經驗判斷，集控室出現“回聲”影響工作人員的正常交談問題主要是集控室內混響時間太長導致。
聲學設計指標為混響時間（T60），它是室內回聲停留時間的主要指標?；祉憰r間（T60）指的是室內聲場達到穩定后，聲源停止振動，倍頻帶各中心頻率（125 Hz、250 Hz、500 Hz、1000 Hz、2000 Hz、4000Hz）聲壓級減少60dB所需的時間中的最大值，其計算方法如下
式中，T60——混響時間；
V——房間容積（m3）；
S——室內總表面積（m2）；
α
——室內平均吸聲系數；
m——空氣中聲衰減系數（m-1），4mV是考慮高頻聲在空氣中的聲吸收而再加的修正量，取室內溫度為20℃，濕度為60％，V總=787.5空氣吸聲量計算如下；
表2-1不同容積比賽大廳500~1000Hz滿場混響時間
|
容積（m3） |
＜40000 |
40000~80000 |
80000~160000 |
＞160000 |
|
混響時間 |
1.3~1.4 |
1.4~1.6 |
1.6~1.8 |
1.9~2.1 |
注：引自《體育場館聲學設計及測量規程》（JGJ／T 131-2012 ）表2.2.1-1。
表2-2其他頻率混響時間與500~1000Hz頻率混響時間比值
|
頻率（Hz） |
125 |
250 |
2K |
4K |
|
比值 |
1~1.3 |
1.0~1.2 |
0.9~1.0 |
0.8~1.0 |
注：引自《體育場館聲學設計及測量規程》（JGJ／T 131-2012 ）表2.2.1-2。
三、聲學設計方案
室內回聲出現的主要原因是粉刷面磚墻、玻璃窗、結構鋼材及地面的剛性壁面對聲波的反射較強，透射較弱，聲能衰減較小，所以聲音反射數次以后衰減下來。混響時間主要控制措施有：（1）大面積墻面的吸聲處理；（2）集控室頂部安裝空間吸聲體。
為最大限度的保護現有設施，且施工簡易化，在玻璃四周墻面需要觀察處預留不做吸音處理，其余墻面及頂部安裝聚酯纖維吸音板，聚酯纖維吸音板采用阻燃型。
3.1 混響時間控制
由混響時間的計算公式可知，影響混響時間的主要因素是室內材料的平均吸聲系數。處理前俱樂部室內混響時間數據如下表所示：
表3-1室內混響時間估算值
|
面積（m2） |
吸聲系數/混響法 |
倍頻帶中心頻率（Hz） |
|||||
|
材料名稱 |
125 |
250 |
500 |
1K |
2K |
4K |
|
|
270 |
粉刷面磚墻及吊頂 |
0.01 |
0.02 |
0.02 |
0.03 |
0.04 |
0.05 |
|
135 |
玻璃 |
0.35 |
0.25 |
0.18 |
0.12 |
0.07 |
0.04 |
|
240 |
地面 |
0.15 |
0.25 |
0.40 |
0.55 |
0.60 |
0.60 |
|
各頻率平均吸聲系數 |
0.18 |
0.38 |
0.44 |
0.39 |
0.34 |
0.26 |
|
|
室內混響時間 |
4.22 |
1.80 |
1.49 |
1.71 |
1.83 |
2.02 |
|
|
最佳混響時間 |
1.8~2.34 |
1.8~2.16 |
1.6~1.8 |
1.6~1.8 |
1.62~1.8 |
1.44~1.8 |
|
注：吸聲系數資料參考于《噪聲控制工程》、《環境工程手冊-噪聲控制卷》
3.2混響時間控制措施
目前了解到集控室室內主要聲學缺陷為混響時間過長，表現為明顯回聲，主要由聲波遇到剛性壁面形成反射造成，主要處理措施是為室內墻面安裝聚酯纖維吸音板吸聲結構。
（1）吸聲面積計算。根據體育館聲學設計規范對室內混響時間和噪聲評價數的指標要求，利用吸聲結構提高墻面的吸聲系數，在較低成本下，使盡可能多的頻段混響時間達到最佳范圍。
（2）聚酯纖維吸音板的聲學參數
由表3-1混響時間估算結果可知，場館內倍頻程頻段中，中心頻率為125Hz、2kHz、4KHz的頻段混響時間較長，故采用在低頻頻段具有較高吸聲系數的聚酯纖維吸音板。如下表3-2所示。
表3-2聚酯纖維吸音板吸聲特性
|
頻率（Hz） |
吸聲系數平均值 |
|
100 ～ 315 |
0.73 |
|
400 ～ 1250 |
0.78 |
|
1600 ～ 5000 |
0.59 |
（3）聲學設計效果
安裝聚酯纖維吸音板，與最佳混響時間相差較大，考慮到成本和現有吸聲材料在125Hz的吸聲系數都較低，人正常交談的聲音頻率范圍主要為500-3000Hz所以

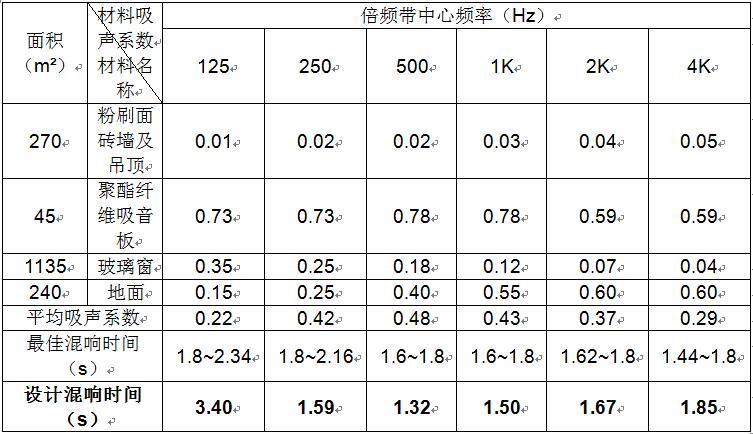

表3-3聲學設計參數
（4）聚酯纖維吸音板安裝示意圖
吸音板吸聲結構，聲學設計示意圖如下：
圖3-2聚酯纖維吸音板設計安裝示意圖
四、工程竣工圖片
